一、產品簡介：

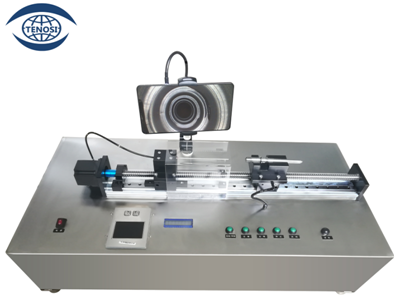

工業視頻檢測儀是集光學、機械、電子、計算機、軟件等為一體的智能視頻檢測儀器，具有拍照、錄像、存儲、回訪功能，廣泛用于直管的批量視覺檢測。
二、產品組成：
工業視頻檢測儀主要由檢測平臺、工件定位放置臺、滑動系統、PLC控制系統、內窺鏡系統（含圖像采集器、探頭、限位裝置、保護罩）、顯示與圖像處理器、電纜等部分組成。
三、功能與特點：
1、檢測平臺
工件檢驗的操作控制平臺，包括各種操控開關、按鈕、顯示等。
2、工件定位放置臺
工件定位放置臺，位于滑臺上，用于放置待檢工件。工件放入后。通過其上的定位與固定裝置，將工件固定在預定位置，進入待檢狀態。
3、滑動系統
滑動系統固定于檢測平臺上，包括滑臺、滑塊、精密直線導軌、滾珠絲桿、聯軸器、步進電機、位移傳感器、限位裝置等。
4、PLC控制系統
滑動動作的操控系統，主要由控制器、驅動器、控制板等組成。其功能包括滑動的速度、滑動的方向、滑動的行程、滑動的模式（步進/自動運行并返回）、暫停、原點設置、限位點設置等。
5、內窺鏡系統
采集工件內部圖像，包括圖像采集器、2.4mm超細攝像頭、高亮度LED照明、鏡頭防護罩、鏡頭防護限位裝置等。
6、顯示與圖像處理器
圖像的處理與顯示，包括高清顯示系統、圖像處理軟件系統，具有實時顯示、拍照、錄像、存儲、瀏覽等功能。
名稱 | 工業視頻檢測儀（TND-TJY） |
攝像頭 | |
觀察方向 | 0°（直視）/30°/90°（側視） |
焦 距 | 固定 |
視 場 角 | 70°/100° |
景深范圍 | 2mm-100mm |
像 素 | 16/45萬 |
探頭直徑 | Φ3mm—Φ10mm（可定制） |
工作長度 | 50mm—700mm（可定制） |
插入管材質 | 不銹鋼管 |
照 明 | 高亮度LED |
操控方式 | 電動按鍵 |
操控方向 | 前進/后退 |
運行速度 | 0-80mm/s可調 |
誤 差 | ≤±0.1mm |
前進方式 | 自動運行至設定行程位置，并可點動微調 |
前進行程 | 可設定 |
后退方式 | 自動返回至原點，并可點動微調 |
原點位置 | 可設定 |
最大負載 | 5 Kg（可定制） |
行 程 | 0-700mm（可定制） |
系統 | |
屏幕尺寸 | 10—21寸高清液晶顯示屏 |
屏幕分辯率 | ≥1280*720 |
屏幕亮度 | ≥400 cd/㎡，日光屏，亮度可調 |
操作系統 | Windows/安卓 |
存儲容量 | ≥32G |
拍 錄 | 具有拍照、錄像功能 |
存儲格式 | 圖片格式JEPG，視頻格式AVI |
菜單語言 | 簡體中文/英文 |
供電類型 | 220V/50HZ交流電/可充電鋰電池 |
使用環境 | |
工作溫度 | -10℃～50℃ |
存儲溫度 | -20℃～60℃ |
相對濕度 | 最大90%，無冷凝 |
配置清單 | |
主機，電源適配器，TF卡，USB數據線，清潔套裝，使用說明書，合格證，保修卡，裝箱清單。 | |
