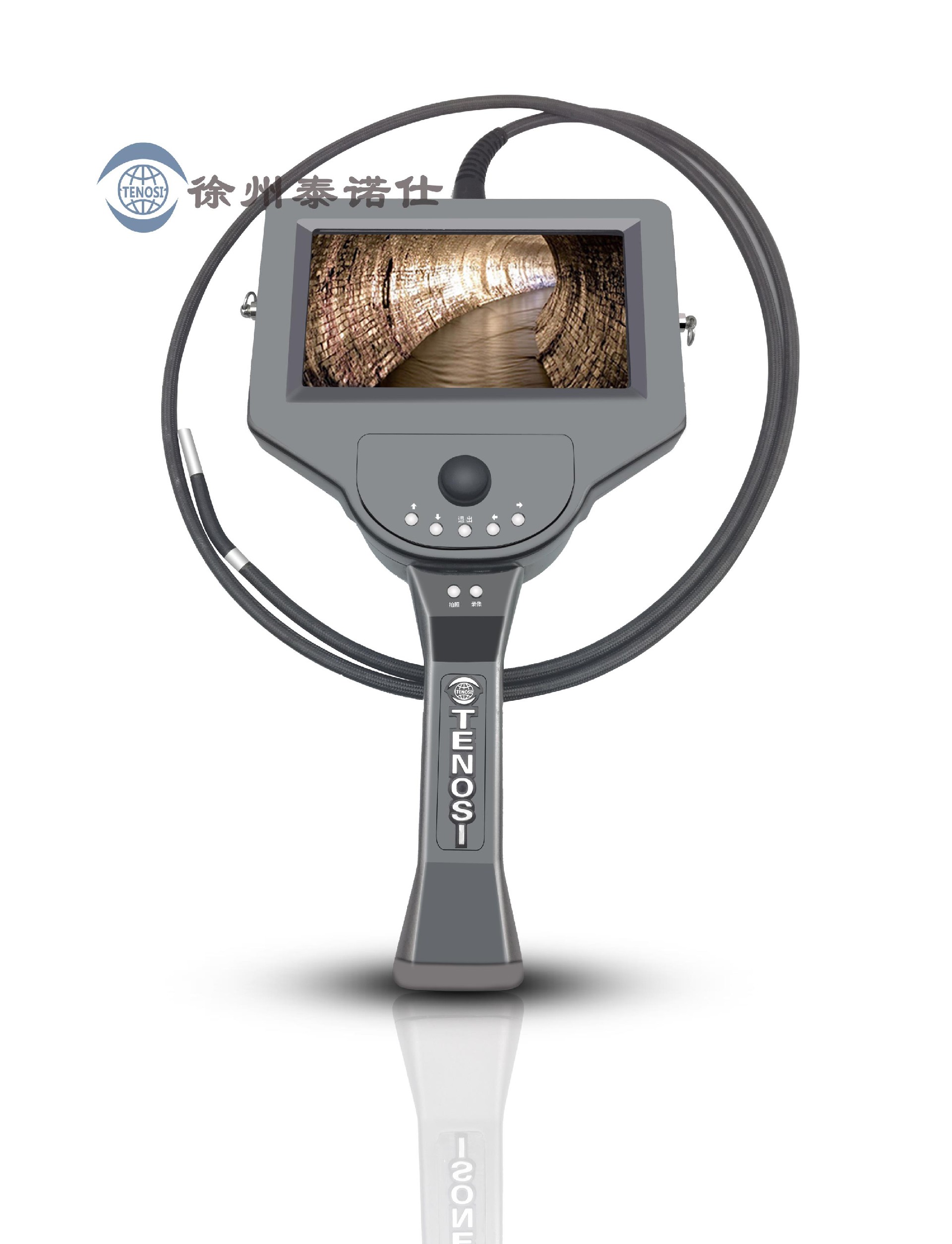

國內領先——三維測量內窺鏡TND-RE-T，不僅可以提供被檢區域缺陷、裂痕、凹陷等圖像，還可以對被檢區域缺陷、裂痕、凹陷等目標長度、寬度、深度及面積進行定量分析。
產品特點：
l 獨有的激光發射、傳輸、定位及超微集成技術
l 獨有的激光點識別算法
l 獨有的屏幕動態光坐標尺技術

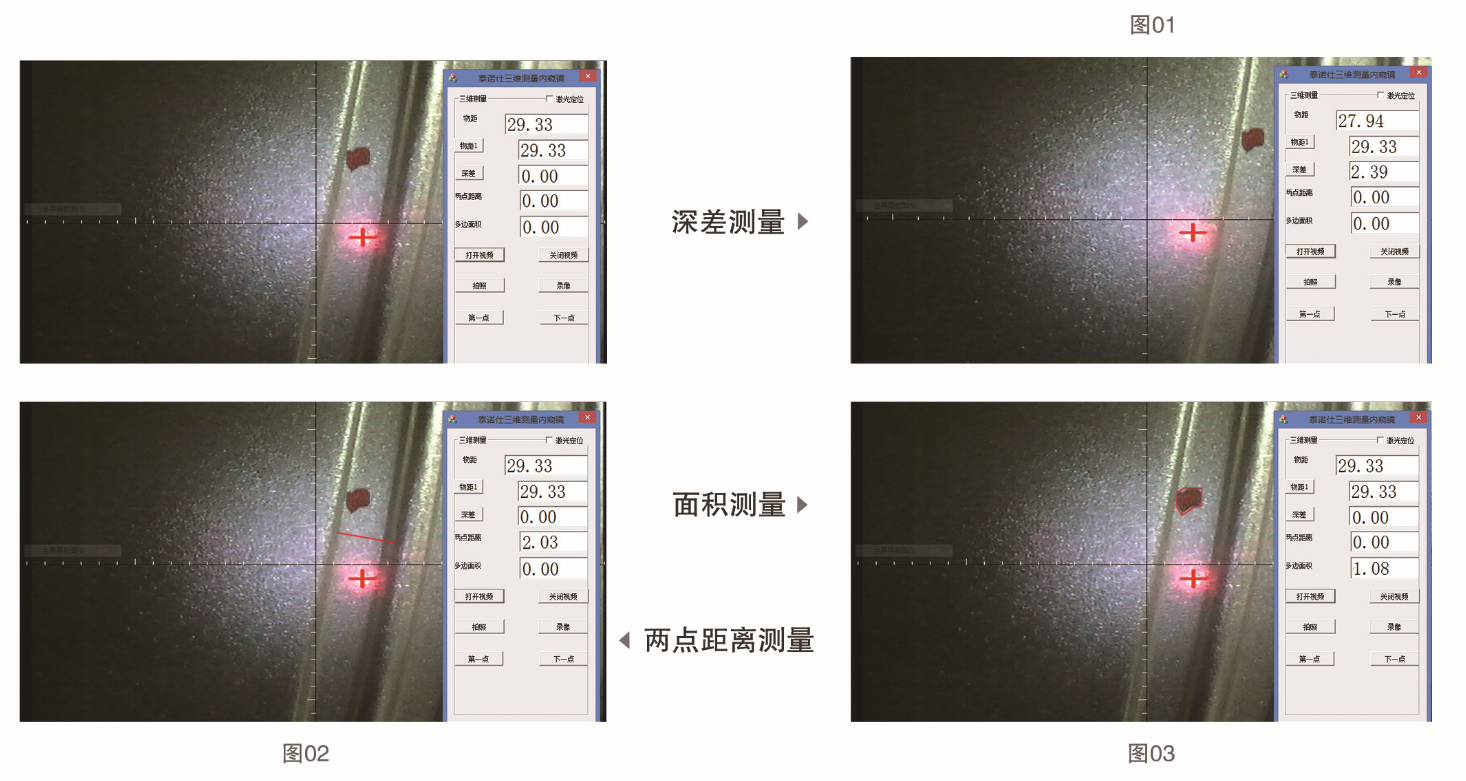

l 可對目標區域的長度、深度以及面積進行實時測量
l 便攜式一體化設計，攜帶操作方便
l ≥7寸高清液晶觸摸屏，百萬高清攝像頭
l 多功能圖像處理系統，可拍照、錄像、存儲、瀏覽等
l 可按客戶要求，定制研發生產
用途（工業）：
（1）設備與車輛維修：工業設備、電力系統、石油化工、汽車、輪船、飛機等；
（2）產品質量檢驗：管道、精密鑄造、精密加工、焊接、壓力容器、裝配情況等；
（3）其他檢查：建筑、水利等
品名 | 三維測量內窺鏡（TND-RE-T） | |
攝像頭 | ||
鏡頭外徑 | ≥Φ6mm | |
像 素 | 45萬 | 100萬 |
視 場 角 | 70° | 70° |
景深范圍 | 10-100mm | 20-80mm |
觀察方向 | 直視 | |
焦 距 | 固定 | |
鏡頭外殼材質 | 鈦合金/不銹鋼 | |
激光器 | ||
類 型 | 紅色激光/綠色激光 | |
波 長 | 650nm/532nm | |
電 壓 | ≤3V | |
功 率 | ≤0.5W | |
測量參數 | ||
深 度 | 5-100mm（深差范圍：0-95mm） | |
長 度 | 0-100mm | |
面 積 | ≤100002mm | |
顯示最小單位 | ||
準 確 度 | ≤±5% | |
測量條件 | 反射光不能直視鏡頭，屏幕上能夠顯示激光點 | |
插入管及窺頭操控 | ||
插入管材質 | 鎢絲/不銹鋼/涂塑 | |
插入管直徑 | ≥Φ6mm | |
插入管長度 | 1.5m （可定制） | |

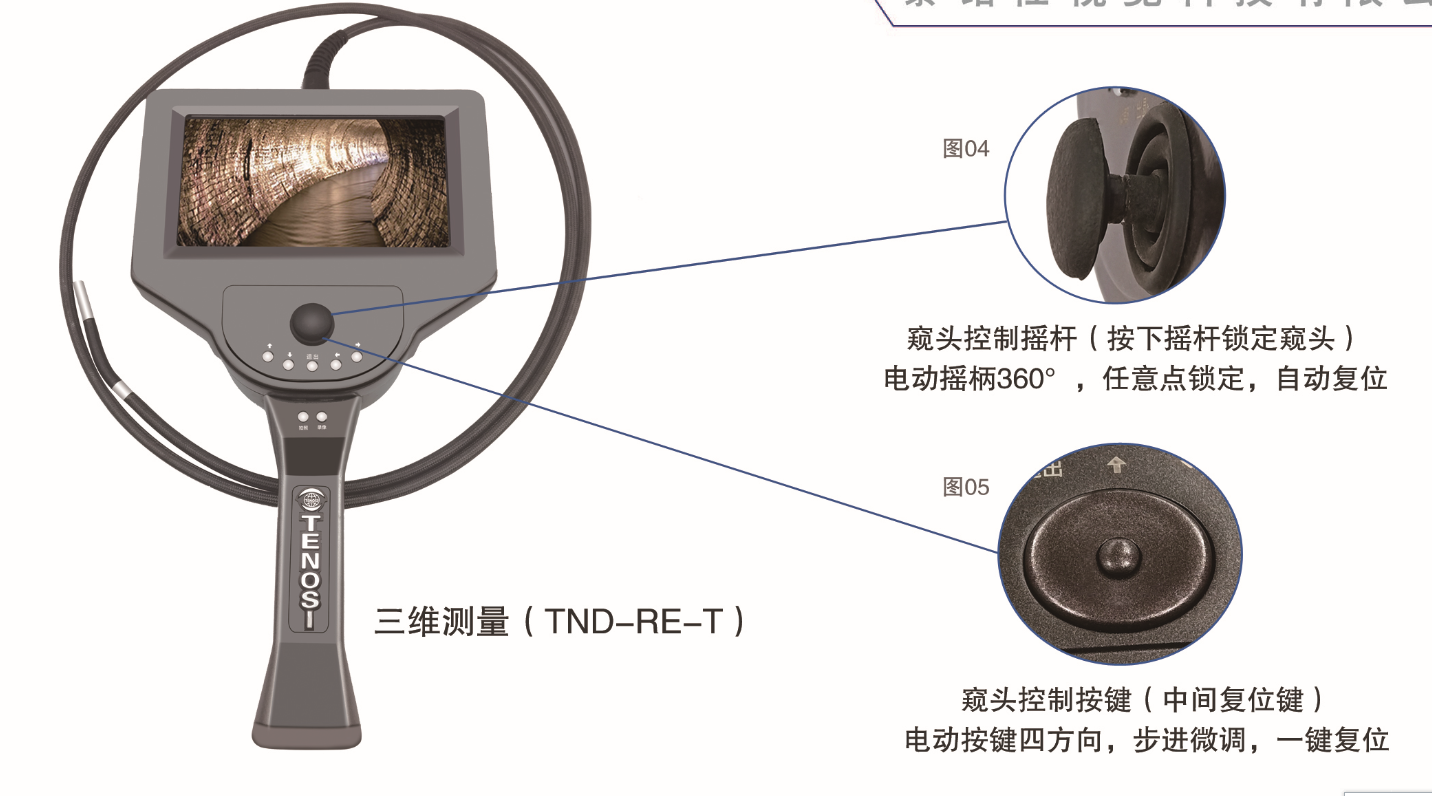

操控方式 | 電動搖柄360°，任意點鎖定，自動復位； 電動按鍵四方向，步進微調，一鍵復位； | |
窺頭彎曲方向 | 360°全向/上下左右四個方向 | |
窺頭彎曲角度 | ≥120°（工作長度≥3米時，彎曲角度≥90°） | |
系統 | ||
照 明 | 高亮度LED | |
LED燈壽命 | ≥3W小時 | |
亮度調節 | 亮度可無極調整 | |
屏幕尺寸 | ≥7寸，高清觸摸顯示屏 | |
屏幕分辨率 | ≥1024*768 | |
操作系統 | Windows7/8 | |
存儲容量 | ≥32G | |
拍 錄 | 具有拍照、錄像、存儲、瀏覽功能 | |
存儲格式 | 圖片格式JEPG，視頻格式AVI | |
數據接口 | 視頻接口、USB接口 | |
菜單語言 | 簡體中文/英文 | |
供電類型 | 充電鋰電池（可拆卸） | |
電池容量 | 8.4V，5000mAh | |
工作時間 | ≥8h | |
主機尺寸 | 400mm×180mm×65mm | |
主機重量 | 1.5Kg（含電池） | |
儀器箱尺寸 | 640mm×460mm×135mm | |
使用環境 | ||
工作溫度 | -10℃～50℃ | |
存儲溫度 | -20℃～60℃ | |
相對濕度 | 最大90%，無冷凝 | |
防水性 | 探頭及插入管防水等級IP67 | |
配置清單 | ||
內窺鏡主機，儀器箱，鋰電池組×2，充電盒，電源適配器（8.4V），USB數據線，視頻數據線，清潔套裝，使用說明書，合格證，保修卡，裝箱清單。 | ||
選配 | ||
臺式（設備） | 檢測部分（含鏡頭及控制）與主機（含顯示）獨立設計 | |
支撐桿 | 鋁合金材質，套于插入管外側，便于使用。 | |
